1.材料介紹

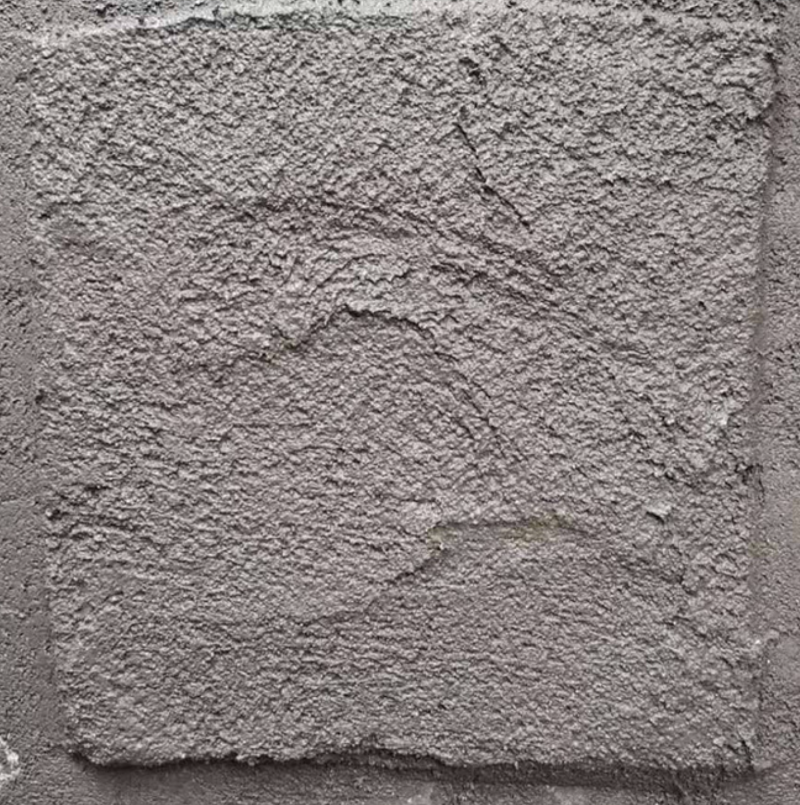

  玻璃微珠是一種經過特殊高溫工藝生產的球形玻璃礦物質，是一種耐高溫、輕保溫的無機材料，重量輕，導熱系數小，具有防火、保溫、保溫等優良性能。單組分干混砂漿由玻璃微珠和改性干粉粘合劑均勻混合而成，具有保溫、耐老化、耐水、無空鼓、無開裂、強度高、粘結性能好等特點，具有優異的保溫性能和防蟲螞蟻侵蝕性能。大大提高了干粉保溫砂漿的綜合性能和施工效率。

在?；⒅楸貙颖砻嫱恳粚?mm厚的具有防水、抗滲、抗裂性能的抗裂砂漿,復合?；⒅楸貙?形成一個集保溫、隔熱、抗裂、防火、抗滲于一體的完整體系。

2.保溫砂漿的應用范圍

玻化微珠保溫砂漿及其相應系統的抗裂砂漿適用于鋼筋混凝土、加氣混凝土、砌塊、燒結磚、非燒結磚及地下室、車庫、樓梯走廊、消防通道等公共設施的內外保溫抹灰工程。也適用于各種舊建筑的保溫改造工程。

3.工藝特點

1、品質穩定

玻化微珠保溫砂漿采用工業生產，嚴格控制原材料和配合比。施工現場只需加水攪拌，保證砂漿質量的穩定性和可靠性。

2、工效提高

大規模商業生產，節省現場攪拌時間，材料柔性好，施工性能好，不僅提高了生產效率，而且顯著提高了施工效率，外觀也很好。

三、施工性能好

玻化微珠保溫干混砂漿獨特的成分技術使其具有良好的易性，產品易的保水性。可避免基層預濕和后期淋浴養護。產品附著力強，抗流掛能力強。因此，砂漿在施工過程中不下垂或懸掛，大大節省了施工損失。

4.材料的獨特性

與傳統聚苯乙烯顆粒和普通珍珠巖相比，采用無機材料玻化微珠作為骨料的保溫砂漿克服了膨脹珍珠巖吸水性大、易粉化、漿料攪拌體積收縮率大、產品后期強度低、空鼓開裂等缺陷。同時彌補了聚苯乙烯顆粒有機材料易燃、耐火性差、易性差、施工反彈性大等缺陷。具有保溫、耐老化、耐候、耐火、防蟲、螞蟻侵蝕、無空鼓、無開裂、強度高、附著力好等特點，施工工藝特別簡單。

4.施工工藝

1、工藝流程

基層墻體清潔(混凝土墻體界面處理)）→測量垂直度、套方、彈控線→做灰餅、 沖筋，做口→抹保溫砂漿→彈分格線，開分格槽，嵌滴槽→抹抗裂砂漿→刷底膠→刮耐水膩子→表面裝飾

2、基層處理

施工前，清除墻體浮灰、油污、隔離劑和角落雜物，確保施工作業表面清潔。由于混凝土墻上有不同的隔離劑，需要進行適當的界面處理。只要其他墻壁被清除，突出的墻壁就大于10mm保證異物清潔，無需特殊處理。

3、料漿配制

根據料漿所需水灰比(0.85～1:1)先將水放入攪拌容器中，啟動攪拌機，然后將保溫干混砂漿慢慢放入加水后的攪拌容器中。攪拌機攪拌3～5分鐘后，將料漿變成均勻的糊狀，即可使用。砂漿必須在一小時內即時使用。

4、抹灰工序

窗框安裝完畢后，窗框周圍分層填充密實，保溫層包裹窗框尺寸控制在10mm。

灰餅厚度根據基層表面平整度、垂直度的測量結果和保溫層的設計厚度確定。操作時，先粘貼上灰餅，再粘貼下灰餅。下灰餅根據上灰餅垂直懸掛確定?；绎灪蜎_筋材料采用保溫砂漿相同的材料，避免形成熱橋。保溫層最后抹灰時，應達到沖筋厚度。

在干凈的墻面上，用準備好的保溫漿抹第一層(厚度不低于10mm），使漿料均勻、緊密地覆蓋墻壁，稍干燥后按設計要求涂抹至規定厚度，用大杠擦拭。門窗、開口、垂直平整度達到規范質量要求后，在表面壓實。

抹灰厚度大于3mm可分為二次涂抹，第一次涂抹硬化后即可進行二次涂抹，涂抹方法與普通砂漿相同。

保溫砂漿硬化后，在其表面涂抹抗裂砂漿蓋，涂層厚度為1～2mm，使其具有良好的抗滲性和抗裂性。同時，為后續裝修工程形成良好的界面

層，提高裝修效果。

5.建議使用保溫砂漿

目前諸多地區的節能標準仍然為50％，根據大眾化考慮，根據保溫干混砂漿的性能指標，結合不同基層材料的傳熱系數，得出各種墻體滿足節能要求的復合傳熱系數。

可見，我國夏熱冬冷、夏熱冬暖地區要求節能達到50%，用保溫干混砂漿抹灰30mm～40mm厚，可達國家JGJ134―2001、JGJ75―節能50，2003標準規定%要求。我國寒冷地區建筑節能要求達到50%保溫層厚度可根據設計要求提高，抹灰厚度大于50mm可達節能50%但為了減少單面增加保溫厚度的不利因素，計劃采用墻內外復合保溫。在寒冷地區，需要相應增加復合保溫層的厚度，以滿足冬季長低溫建筑的節能要求。

6.總結

單組分保溫干混砂漿采用?；⒅樽鳛檩p質保溫骨料，不僅在墻體保溫要求上符合國家相關建筑節能標準，而且在現場施工性能上具有獨特的優勢：

（1)專業廠家根據專業配方準確配置，保證產品質量的穩定性，克服現場雙組分或多組分保溫砂漿的不穩定性。

（2)粘結強度高，早期強度提高快，明顯優于聚苯乙烯顆粒和普通珍珠巖作為輕骨料的保溫砂漿。產品一次運行，縮短二次抹灰時間，無需粘貼網布，提高了施工效率。

（3） 具有良好的保水性和抗裂性，不需要在各種基材的墻上澆水或界面處理，可直接干燥在墻上，不空鼓，不開裂,大大提高了施工效率和綜合性能，降低了工程成本。
